Плата керування щітковим мікромотором із функцією утримання обертів ВМКМД-80 для стоматологічної

Вузол мікропроцесорного керування мікродвирачем слугує для керування щітковими мікромоторами.

Являє собою функціонально та конструктивно завершений вузол, призначений для інсталювання та роботи в складі стоматологічного встановлення тощо...

Вузол має експлуатуватися в умовах закритих опалювальних приміщень.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

- Напруга живлення:

- змінний, В / Гц........................... 24/50

- постійний, В..................................................... 30

- Вихідна напруга, В.......................................... 24/30

- Рабочий ток, А ........................ .2/2,5

- Час старту (установки) двигуна, не менш ніж с.................. 0,8

- Максимальне навантаження на валу, за якого працює електронна стабілізація швидкості обертання, Н....200

- Потужність, споживана від мережі, не більш ніж, ВА....................................................... 90

- Габарити, не більш ніж мм...........................90 х 50 х 35

- Маса, не більш ніж кг...................0,14

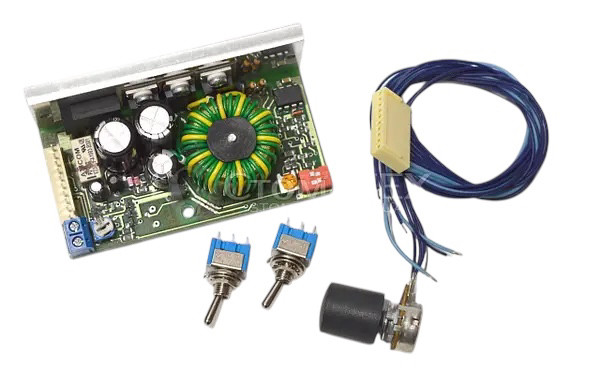

СКЛАД І КОМПЛЕКТ ПОСТАВКИ

Плата МКМД-80 — 1 шт.

Монтажне приладдя:

— змінний резистор 5 кОм із ручкою — 1 шт.

- тумблер — 2 шт.

— вилка десяти контактна з кабелем 0,3 м — 1 шт.

- Експлуатаційна документація: паспорт — 1 шт.

- Паковання — 1 шт.

УСТРІЙСТВО І ПРИНЦИП РОБОТИ

Вузол являє собою імпульсне джерело живлення з плавно регульованою вихідною напругою.

Максимальні робочі напруги та струми мають два фіксовані значення відповідно: 24 В і 30 В; 2 А й 2,5 А. Вибір зазначених параметрів залежить від паспортних даних використовуваного мікродвигуна та здійснюється за допомогою DIP перемикача.

Різні комбінації цих параметрів дають змогу забезпечити нормальну роботу практично всіх використовуваних зараз мікромоторів: LB35 HATAKEYAMA; SDEM40E; МС2, МС2 ISOLITE 300, МТЗ BIEN AIR; SAEYANG, MICRO NX-100Е, STRONG та інших.

Крім цього, вузол має низку корисних додаткових можливостей і функцій:

- Регулювання початку обертання валу (мінімальної напруги на м/ двигуні за напруги керування 0 В) дає змогу врахувати побажання прискіпливих споживачів.

 - Підтримка (електронна стабілізація) швидкості обертання під час зміни навантаження.

- Захист від надмірного навантаження через переходу схеми в режим стабілізації струму та уявлення аварійного звукового сигналу дає змогу зберегти дорогий м/двигун.

- Електронне гальмо в поєднанні з пристроєм плавного старту виключає різкі поштовхи під час роботи, що неабияк подовжує термін експлуатації інструментів і м/двигунів, а також підвищує комфортність роботи з ними.

- Реверс здійснюється за безпечним методом за будь-якої швидкості обертання автоматично: повна зупинка-зміна напрямку обертання плавний старт у обране значення, дає змогу зберегти дорогий м/двигун у разі випадкового або помилкового ввімкнення режиму великих швидкостях обертання.
